제품 설명

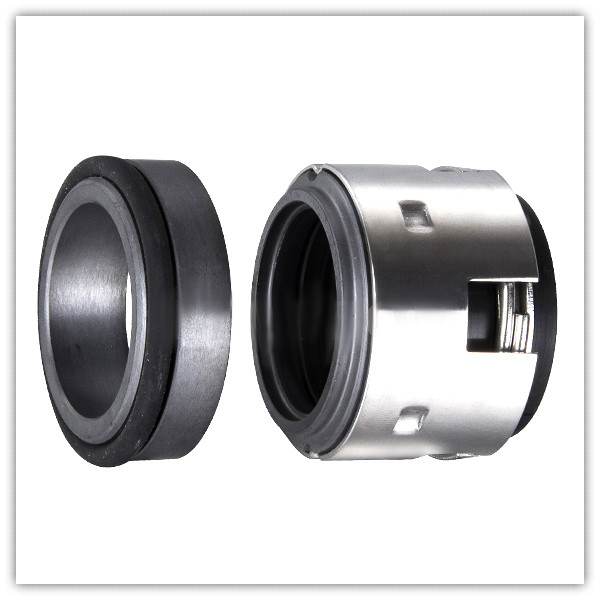

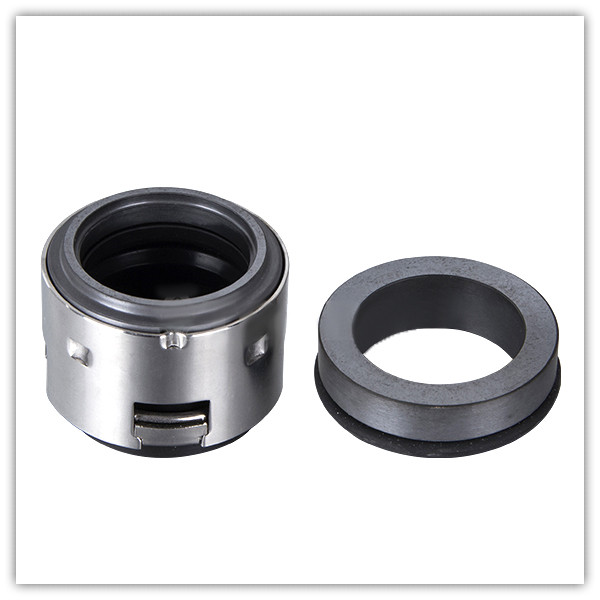

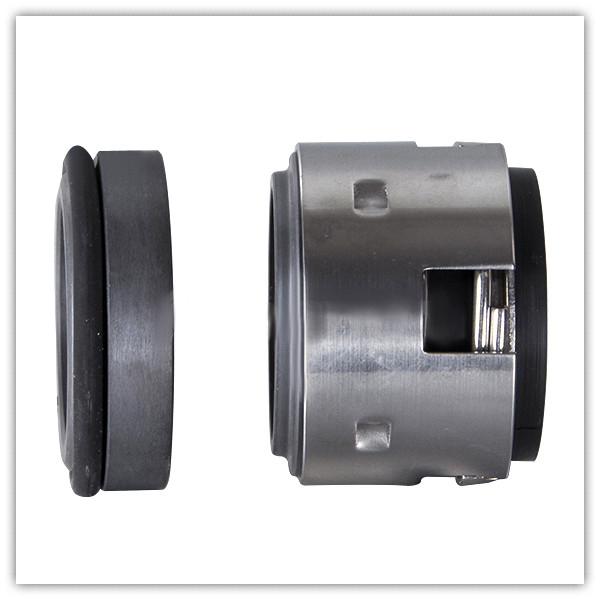

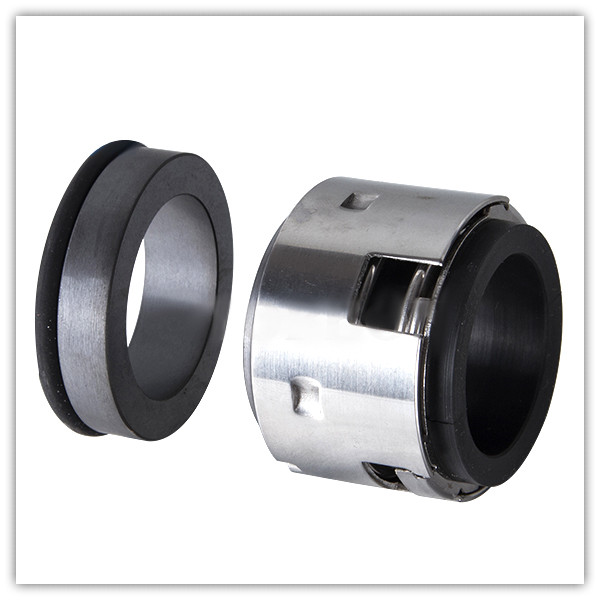

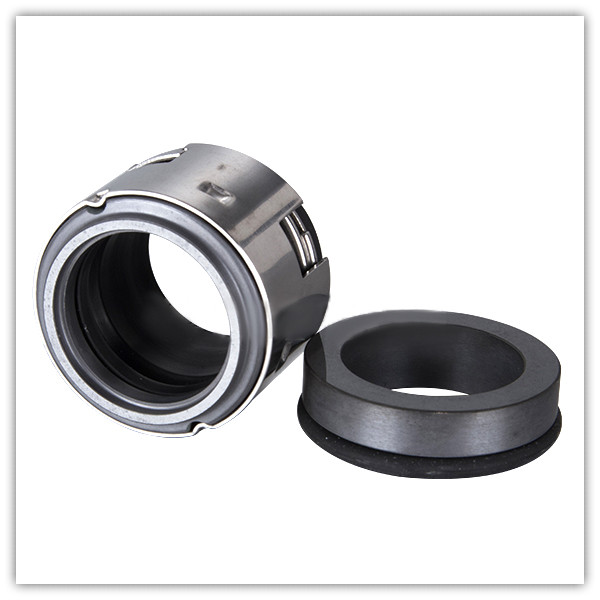

ZL502 엘라스토머 벨로우 기계적 씰은 John Crane 502, AES B07, VULCAN 1724를 대체합니다.

설명

502 Mechanical Seal은 고압, 고온, 부식성 매체 등 다양한 작업 조건에 적응할 수 있으며 다양한 산업용 펌프에 널리 사용됩니다.
다음으로 교체:
존 크레인 유형 502 씰
Aesseal B07 씰
스털링 524 씰
벌컨 1724 인장

작동 조건:

온도: -20℃ ~ +120℃
압력: ≤2.5MPa
속도: ≤15m/s
좌석 유형:
표준:BO
대안:BP

재료:

고정 링: 세라믹(알루미나), 실리콘 카바이드 반응 결합, 실리콘 카바이드 소결 무압력, 니켈 바인더 텅스텐 카바이드, 보조 바인더 텅스텐 카바이드
로터리 링: 수지 함침 탄소 흑연(푸란), 안티몬 함침, 탄소 흑연, 무압 실리콘 카바이드 소결, 실리콘 카바이드
반응 보세, 보조 결합제 텅스텐 카바이드, Ni 결합제 텅스텐 카바이드
2차 씰: 니트릴(NBR), 에틸렌 프로필렌(EPDM), 탄화플루오르 고무(Viton)

신청:

정수,
하수
오일 및 기타 중간 정도의 부식성 유체

d(mm)	D1	D2	D3	L1	L2	L3
14	25	21	24	23	12	128
16	27	23	26	23	12	12.8
18	33	27	32	24	13.5	14.5
20	35	29	34	24	13.5	14.5
22	37	31	36	24	13.5	14.5
24	39	33	38	26.7	13.3	14.3
25	40	34	39	27	130	14
28	43	37	42	30	12.5	13.5
30	45	39	44	30.5	12	13
32	48	42	46	30.5	12	13
33	48	42	47	30.5	12	13
35	50	44	49	30.5	12	13
38	56	49	54	32	13	14
40	58	51	56	32	13	14
43	61	54	59	320	130	14
45	63	56	61	320	130	14
48	66	59	64	320	130	14
50	70	62	66	34	135	14.5
53	73	65	69	34	135	14.5
55	75	67	71	34	13.5	14.5
58	78	70	78	39	13.5	14.2
60	80	72	80	39	13.5	14.2
63	83	75	83	39	13.5	14.2
65	85	77	85	39	13.5	14.2
68	90	81	88	39	13.5	14.2
70	92	83	89	45.5	14.5	15.2
75	97	88	96	45.5	14.5	15.2
80	105	95	104	45	15	15.7
85	110	100	108	45	15	15.7
90	115	105	114	50	15	15.7
95	120	110	118	50	15	157
100	125	115	124	50	15	157
