제품 설명

ZL140/142/143 엘라스토머 벨로우 기계적 씰은 VULCAN 14/142/143을 대체합니다.

설명:

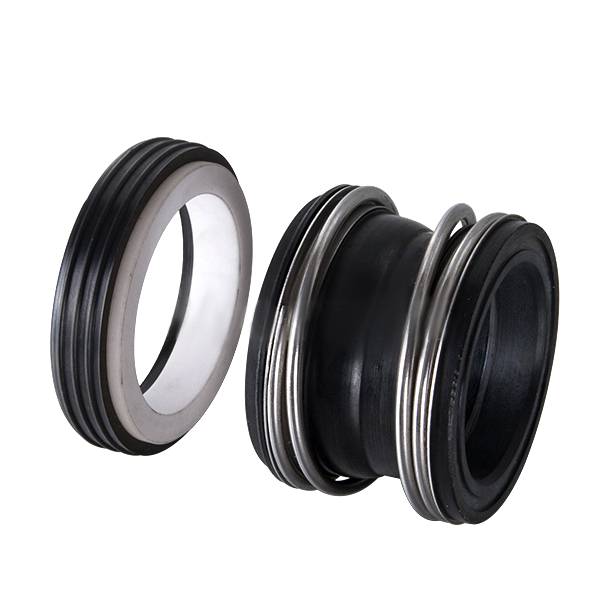

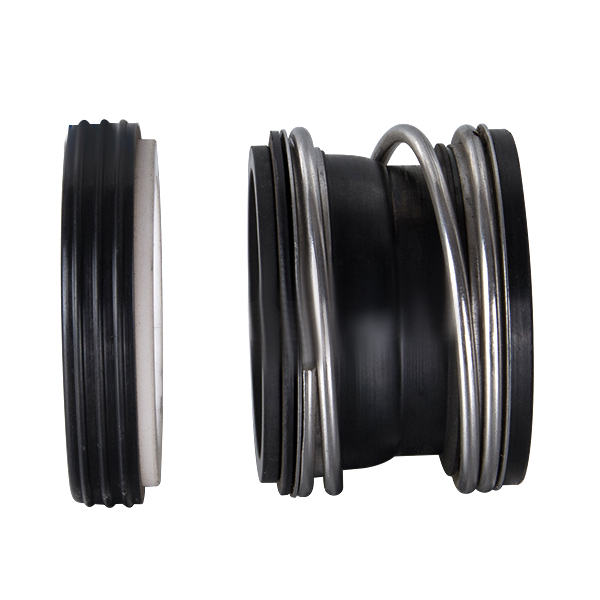

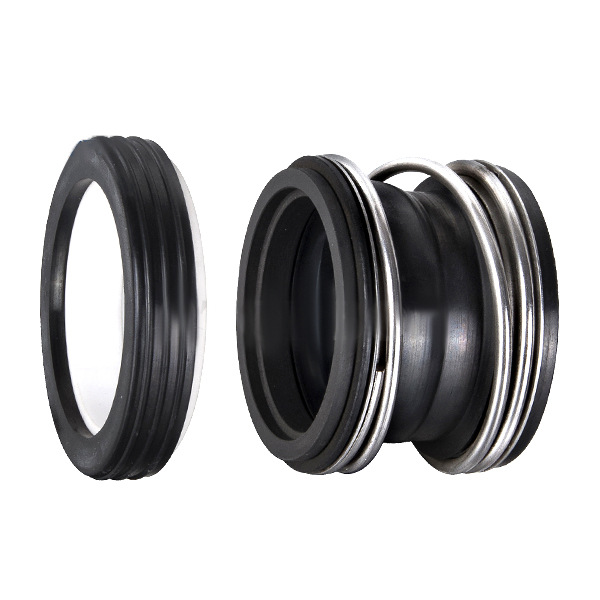

ZL 140/142/143 기계적 씰
산업용 펌프의 경우,
Vulcan 141/142/143의 기계적 씰을 교체하십시오.

작동 조건:

온도: -40℃ ~ +150℃
압력: ≤1.0MPa
속도: ≤15m/s

재료:

고정 링:탄화 규소 반응 결합,수지 함침 탄소 흑연(푸란),세라믹(알루미나)
로터리 링:실리콘 카바이드 반응 결합,수지 함침 탄소 흑연(푸란),니켈 바인더 텅스텐 카바이드
보조 씰:니트릴(NBR),에틸렌 프로필렌(EPDM),불소 고무(Viton)
스프링 및 금속 부품:스테인리스강,스테인리스강

신청:

정수,
하수
오일 및 기타 중간 정도의 부식성 유체

d(mm)	D1	D2	D3	리	L11	L12	L2
10	21	17	20	13.4	25.9	33.4	6.6
12	23	19	22	14.4	25.9	33.4	6.6
14	25	21	24	14.4	28.4	33.4	6.6
15	27	23	25	14.4	28.4	33.4	6.6
16	27	23	26	14.4	28.4	33.4	6.6
18	33	27	32	18.5	30	37.5	7.5
20	35	29	34	18.5	30	37.5	7.5
22	37	31	36	18.5	30	37.5	7.5
24	39	33	38	18.5	32.5	42.5	7.5
25	40	34	39	18.5	32.5	42.5	7.5
28	43	37	42	24.5	35	42.5	7.5
30	45	39	44	25.5	35	42.5	7.5
32	48	42	46	25.5	35	47.5	7.5
33	48	42	47	25.5	35	47.5	7.5
35	50	44	49	26.5	35	47.5	7.5
38	56	49	54	29	36	46	9
40	58	51	56	29	36	46	9
43	61	54	59	29	36	51	9
45	63	56	61	29	36	51	9
48	66	59	64	31	36	51	9
50	70	62	66	30.5	38	50.5	9.5
53	73	65	69	29	36.5	59	11
55	75	67	71	29	36.5	59.5	11
58	78	70	78	32	41.5	59.5	11
60	80	72	80	34	41.5	59.5	11
65	85	77	85	34	41.5	69	11
68	90	81	88	33.7	41.2	68.7	11.3
70	92	83	90	33.7	48.7	68.7	11.3
75	97	88	99	40.7	48.7	68.7	11.3
80	105	95	104	40.5	48	78	12
85	110	100	109	38.5	46	76	14
90	115	105	114	38.5	51	76	14
95	120	110	119	38.5	51	76	14
100	125	115	124	38.5	51	76	14
